Universalprüfmaschinen Galdabini

Elektromechanische Prüfmaschinen

Offizieller Partner

Wir sind Partner des Unternehmens SCHÜTZ+LICHT Prüftechnik GmbH und können Ihnen im Bereich der Materialprüfung Universalprüfmaschinen von Galdabini anbieten.

Jede Maschine wird mit der Testsoftware Lab Test geliefert. Eine benutzerfreundliche intuitive Oberfläche erleichtert das Arbeiten. Die Software ermöglicht es nach allen gängigen Normen sowie eigenen Vorgaben zu testen. Der Prüfbericht und die Softwareoberfläche lassen sich einfach an die eigenen Anforderungen anpassen und jederzeit erweitern. Die Daten können in externen QM Systemen weiterverarbeitet werden und / oder klassisch auf einem eigenen Prüfprotokoll ausgegeben werden.

Hier finden Sie eine erste Übersicht zu den elektromechanischen Prüfmaschinen von 2,5 kN – 2000 kN.

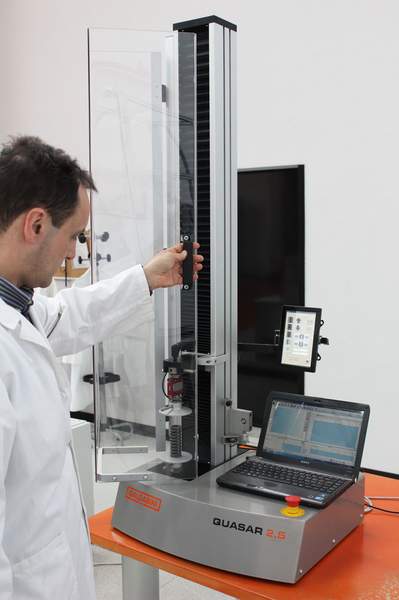

Quasar 2,5 kN Piccolo

Die Elektronik dieser kleinsten GALDABINI Universalprüfmaschine basiert auf der gleichen Ausstattung wie diese in den 2-säuligen Prüfmaschinen verbaut wird. Auch bei diesem kleinsten Tischmodel ist es nun möglich z. B. Zugversuche an hoch dehnfähigem Kunststoff (PP Polypropylen, PU Polyurethan, PE Polyethylen) mit einem Langweg-Dehnungsmesser durchzuführen. Bisher sind wir mit dieser Technik (Elektronik, Steuerung und Auswertung) an noch keine Grenze des machbaren gestoßen: Alle noch so komplexen Prüfabläufe (die mit statischen Prüfmaschinen durchführbar sind) konnten zur Zufriedenheit unserer Kunden realisiert werden. Dabei werden Versuche zur Prüfung unterschiedlichster Materialien durchgeführt: Kunststoff, Gewebe, Garn, Draht, Gummi, Papier und auch Metall / Draht (mit geringen Querschnitten).

Die Maschine besitzt eine hohe Auflösung für die Kraft-, Weg und Dehnungsmessung (1.000.000 Inkremente) und ermöglicht Prüfgeschwindigkeiten von 0,0005 – 1000 mm / Minute (bei Volllast). Sie ist im Zusammenspiel mit der GALDABINI Steuer- und Auswertesoftware  eine ideale Ausstattung für die Durchführung einfacher oder komplexer Versuche. Bestechend ist der Bedienkomfort anhand der schnell erlernbaren HQ-Prüfsoftware, unübertroffen flexibel. Bei dieser handelt es sich um eine Komplettlösung inklusive „aller“ Versuche – ein Nachkauf weiterer Module ist nicht erforderlich da alle wichtigen Methoden bereits integriert sind. Zudem können auf einfache Weise eigene Versuchsabläufe und sehr individuelle Ergebnisse (mit dem integrierten Formeleditor oder auch über eine Excel-Berechnungs-Auslagerung) konfiguriert werden.

Tischprüfmaschinen Quasar 5 – 100 kN

  • Zugprüfmaschinen: Metall ISO6892-1 (Methode A+B) Kunststoff ISO527 Gummi DIN53504 usw.
  • Druckprüfmaschinen: Metall DIN 50106, Bauteileprüfung, Baugruppen, Komponenten
  • Biegeprüfmaschinen: Metall DIN EN ISO7438 Kunststoff EN ISO178 Aufschweißbiegeversuch
  • Zyklische Prüfmaschinen: Mechanische Alterung von Proben, Bauteilen, Komponenten
  • Vieles mehr: Weiterreißversuch, Trennversuch, Schälversuch, Reibwertermittlung und vieles mehr

Anwendungsgebiete für viele Materialien (Metall, Holz, Textilien, Komposite, Kunststoffe PP PU GFK CFK etc.) und Bauteile, Baugruppen sowie Konstruktionen. Die Leistungsfähigkeit und Langlebigkeit der Werkstoffprüfmaschine werden durch eine sorgfältige Konzeption des mechanischen und der elektronischen Auslegung unter Verwendung der modernsten verfügbaren Technologien gewährleistet.

Highlights QUASAR 200 / 250 kN

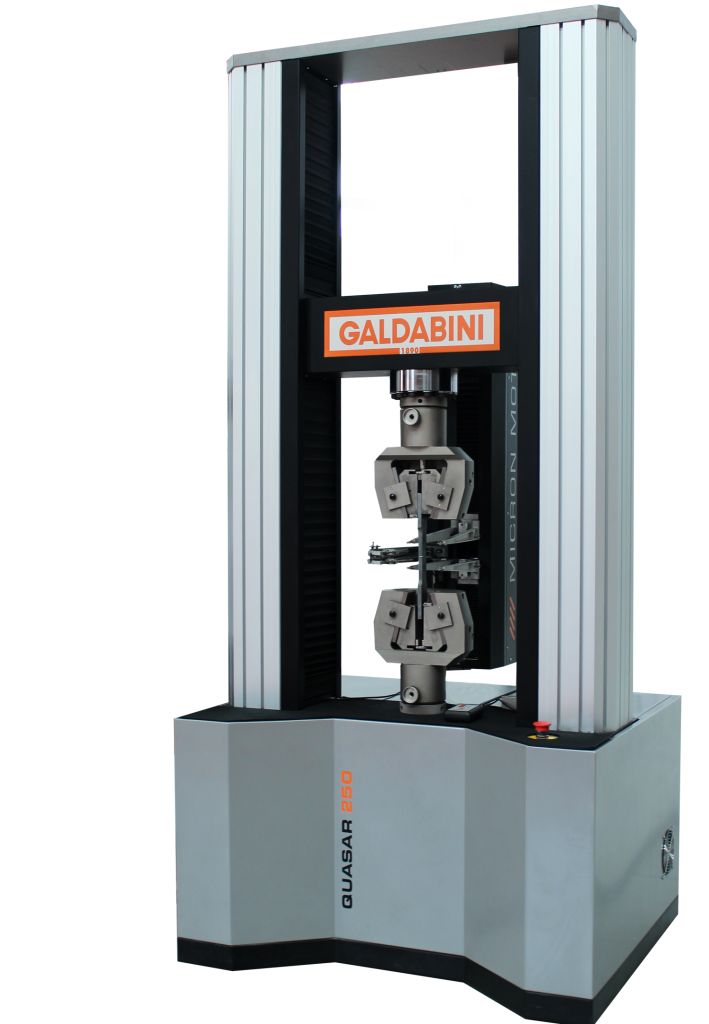

Zugprüfmaschine QUASAR 250 kN mit Dehnungsmesser

  • Maximalkraft: 200 kN (250 kN) nutzbar von 2 – 200 kN (2,5 – 250 KN)  mit Güteklasse 0.5)  Optional von 0,4 – 2 kN (0,5 – 2,5 kN) mit Güteklasse 1
  • Verfahrweg: 1.000 mm (ohne Spannzeug | Optional 1.500 / 1.750 mm) mit einer Auflösung von 0,000.1 mm
  • Prüfgeschwindigkeit: 0,000.5 mm – 400 mm/ Minute (unter Volllast)
  • Prüfraumbreite (lichte Weite): 550 mm
  • Stromverbrauch: 2.100 Watt
  • Gesamtgewicht ohne Spannzeuge, Dehnungsmesser: 730 kg

Maße (Höhe / Breite / Tiefe): 2.200 / 1.000 / 850 mm

Highlights QUASAR 600 kN

QUASAR 600 kN mit Keilspannzeug

  • Maximalkraft: 600 kN, nutzbar von 6 – 600 kN (Güteklasse 0.5)  – Optional von 1,2 – 6 kN (Güteklasse 1)
  • Verfahrweg: 1.690 mm (ohne Spannzeug) mit einer Auflösung von 0,000.1 mm
  • Prüfgeschwindigkeit: 0,000.5 mm – 400 mm / Minute (unter Volllast)
  • Prüfraumbreite (lichte Weite): 640 mm
  • Stromverbrauch: 3.500 Watt
  • Gesamtgewicht ohne Spannzeuge, Dehnungsmesser: 2.000 kg
  • Maße (Höhe / Breite / Tiefe): 2.850 / 1.330 / 860 mm

Highlights QUASAR 1000 / 1200 kN

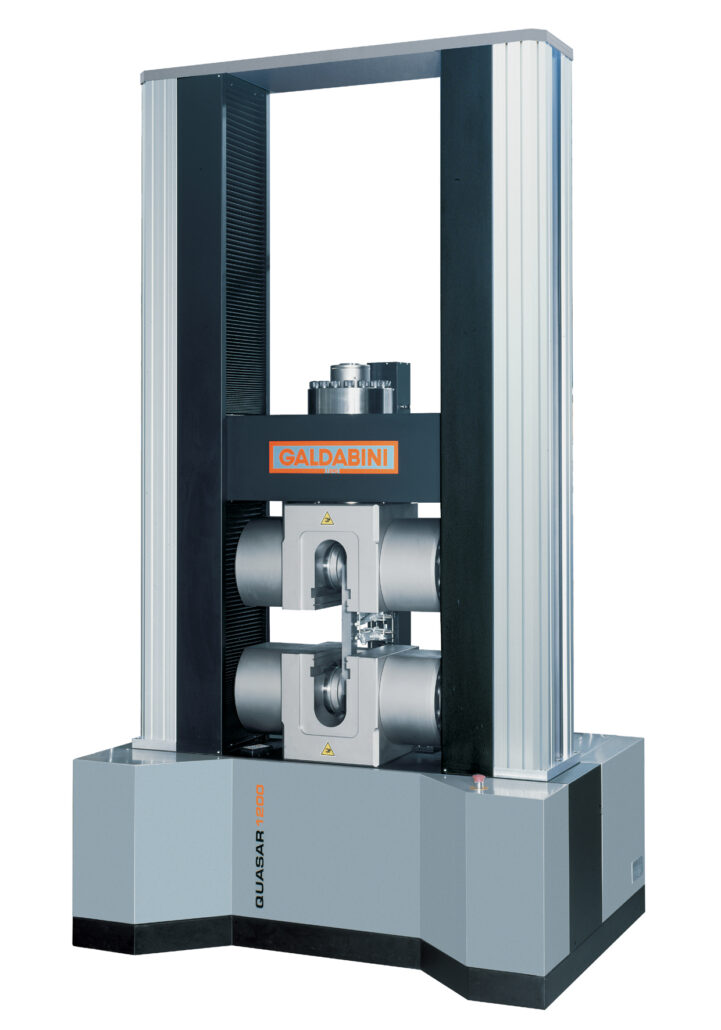

QUASAR 1200 kN hydraulisches Spannzeug

  • Maximalkraft: 1000 kN (1200 kN), Güteklasse 0.5 von 10 – 1000 (12 – 1200) kN Optional Güteklasse 1 von 2 – 10 (2,4 – 12) kN
  • Verfahrweg: 1.825 mm (Option 2.940) ohne Spannzeug, mit einer Auflösung von 0,000.1 mm
  • Prüfgeschwindigkeit: 0,000.5 mm – 200 mm / Minute (unter Volllast)
  • Prüfraumbreite (lichte Weite): 825 mm
  • Stromverbrauch: 7.000 Watt
  • Gesamtgewicht ohne Spannzeuge, Dehnungsmesser : 3.700 / 4.600 kg
  • Maße (Höhe / Breite / Tiefe): 3.055 (4.170)  / 1.700 / 1.200 mm

Highlights Quasar 2000 kN

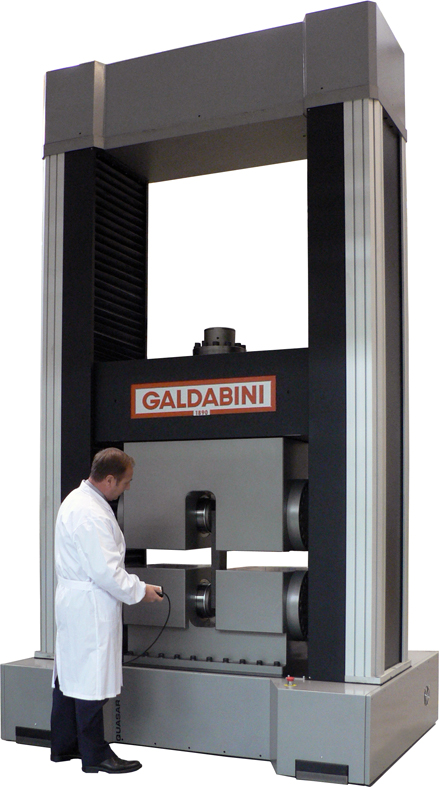

QUASAR 2000 hydraulisches Spannzeug

Als weltweit erster Hersteller hat GALDABINI in 2012 die erste Zugprüfmaschine mit einer maximalen Prüfkraft von 2.000 kN mit einem Spindelantrieb realisieret. Da GALDABINI im Bereich der Division Richtmaschinen bereits umfangreiche Erfahrungen für die Erzeugung hoher Lasten mittels Kugelumlaufspindeln sammeln konnte war diese Entwicklung ein logischer Schritt um die wachsenden Anforderungen an Universalprüfmaschinen im Schwerlastbereich zu erfüllen. Die Universalprüfmaschine QUASAR 2000 wurde in 2012 an das WÜRTH – Tochterunternehmen DOKKA in Norwegen für die Prüfung von Schrauben und Verbindungselementen für die Windkraft-Industrie und allgemeine Schrauben-Prüfungen geliefert.

Wesentliche Merkmale der Universalprüfmaschine QUASAR 2.000 kN

  • Maximalkraft: 2.000 kN, nutzbar von 20 – 2.000 kN (Güteklasse 0.5)
  • Optional von 4 – 20 kN (Güteklasse 1)
  • Standardausstattung: Hydraulisches Parallelspannzeug beidseitig schließend
  • Verfahrweg: 2.140 mm mit einer Auflösung von 0,000.1 mm
  • Prüfgeschwindigkeit: 0,000.5 mm – 200 mm / Minute (unter Volllast)
  • Prüfraumbreite (lichte Weite): 1.250 mm
  • Stromverbrauch: 7.000 Watt
  • Gesamtgewicht ohne Spannzeuge, Dehnungsmesser: 7.100 kg
  • Maße (Höhe / Breite / Tiefe): 4.010  / 2.315 / 1.480 mm
Sie brauchen eine Prüfmaschine? Wir beraten Sie gerne! 0202-7479949
