Wir sind Partner des Unternehmens SCHÜTZ+LICHT Prüftechnik GmbH und können Ihnen auf dem Gebiet der Metallographie bzw. Materialographie alle hierfür benötigten Maschinen anbieten. Sie brauchen eine Trennmaschine, Einbettpresse oder ein Schleif- und Poliergerät oder vielleicht die komplette Probenpräparation inklusive Verbrauchsmaterial und Präparationsvorschlägen? Dann sind Sie bei uns genau richtig.
Trennschleifmaschine / Trenngerät METACUT 302
Bei der METACUT 302 handelt es sich um die günstigste am Markt erhältliche Qualitäts- Nasstrennschleifmaschine für abrasive Trennschnitte. Der Trennvorgang erfolgt rein manuell durch Betätigung des Handhebels an der rechten Seite. Der Typ METACUT 302 ist in der Lage massive Materialien mit einem Durchmesser bis 90 / 110 mm (rund) oder 65 x 130 (eckig) zu trennen. Um das Trennen extrem langer Werkstücke zu ermöglichen wurde an der linken Maschinenseite eine seitliche Durchgangsöffnung geschaffen.
Die Maschinen sind mit kraftvollem Motor ausgestattet der die abrasive Trennscheibe sicher durch das Werkstück treibt. Die Bodengruppe der Maschine besteht aus einem großen Aluminium-Druckgussgehäuse. Der Klemmtisch aus rostfreiem Edelstahl ist mit T-Nuten ausgestattet die eine Vielzahl unterschiedlicher Klemmungen ermöglicht. Die optionalen Schnellspanneinrichtungen sind demontierbar um die Installation konventioneller Klemmwerkzeuge und damit auch das Spannen großer oder unregelmäßiger Werkstücke zu gewährleisten.
Nach nur wenigen Trennversuchen ist der Anwender in der Lage mit dieser einfach zu bedienenden Nasstrennschleifmaschine perfekte Trennschnitte durchzuführen um die besten Voraussetzungen zu schaffen, dass die folgenden Schleif- und Polierarbeiten rationell durchgeführt werden können.
Stichworte: Manuelle, abrasive Nasstrennschleifmaschine, 4,6 kW starker Kompaktmotor, elektronisches Bremssystem, Trennkapazität für massive Werkstücke mit Ø < 90 mm (110 mm mit Trennscheibe Ø 300 mm), für Trennscheiben mit einem Ø bis 250 / 300 mm, doppelter T-Nuten-Tisch, Bodengruppe aus massivem Aluminiumdruckguss, pulverlackierter Maschinenkörper, GFK-Kunststoff-Schutzhausung, 80 Liter Umlaufkühlsystem mit Tank und Pumpe im Basispreis enthalten. Betriebsfertige Lieferung (Optionen: Spannmittel, Unterschrank)
Lieferung inklusive einer Testausstattung Verbrauchsmaterialien bestehend aus:
* Sortiment von 20 Trennscheiben
* 5 Liter METCOOL-Kühlflüssigkeit
Option: Maschinen-Unterschrank
abrasive Kappschnitt Nasstrennschleifmaschine
METACUT 302 Trennscheibe Ø 250|300 mm – manueller Kappschnitt per Handhebel:
aufspannen und beginnen
– Trennscheiben Ø 250 + 300 mm
– Trennschnitte rund Ø 90 + 115 mm
– Trennschnitte eckig 50 x 165 bzw. 195 mm
– günstigste Metallographie-Trennmaschine
– sehr robust und 1000-fach bewährt
– Schutzhaube, Alu-Druckguss-Rahmen
Präzisionstrennmaschinen Ø 200 | 150
Einbetten
Bei den Warmeinbettpressen Serie ECOPRESS handelt es sich um einfach bedienbare, vollautomatische Einbettpressen mit integrierter elektro-hydraulischer Pumpe (keine Druckluft erforderlich). Der robuste Bajonettverschluss erlaubt das rationelle Öffnen / Schließen des Presszylinders. Nach Kundenwunsch stehen Presszylinder Ø 25 / 30 / 40 / 50 mm (Option: Zoll) zur Verfügung. Mit einem Zwischenkolben können zeitgleich 2 Proben (Typen 52 / 102) bzw. 4 Proben (Typ 202) eingebettet werden.
Einbettpresse ECOPRESS 52 – 1 Zylinder, elektronische Steuerung 1 Programm speicherbar
Einbettpressen ECOPRESS 102 – 1 Zylinder, SIEMENS SPS-Steuerung < 25 Einbett-Sequenzen. Die selbsterklärende Bediensoftware kann sekundenschnell per 7″ Touchscreen programmiert werden – inkl. Sequenz-Kühlung für Einbettungen in klarem Acryl – vermeidet „Wolkenbildung“
Einbettpressen ECOPRESS 202 – 2 Zylinder – individuell nutzbar, sonst wie Typ 102
Ecopress 102
– Programmierbare, automatische Warmeinbettpresse
– 7″ HMI-Touchscreen-Steuerung
– Siemens SPS-Steuereinheit
– elektrohydraulischer Druck (benötigt keine Druckluft)
– Einbett-Druck bis 300 bar, Temperatur bis 200°C
– auswählbare Pressformen von 25 mm bis 50 mm (auch Zöllig)
Schleif- und Poliermaschinen Metallographie FORCIPOL
manuelle und automatische Maschinen
FORCIPOL 102 | 202: 1 / 2 Scheiben
Basierend auf einer Erfahrung seit 1993 hat METKON die FORCIPOL Serie komplett überarbeitet. Nun können durch das modulare System Kundenanforderungen individueller erfüllt werden. Selbst wenn Sie anfangs mit einer Basisausstattung beginnen: Steigen Ihre Anforderungen an den Probendurchsatz oder die Schliffqualität wächst dieses System einfach mit und wird mit zusätzlichen Komponenten ausgestattet. In der höchsten Ausbaustufe (FORCIPOL 202 mit FORCIMAT 102 und DOSIMAT 102 erhalten Sie eine Premium-System das sich durch einen besonders ruhigen Lauf, eine ergonomische Bedienung und automatische Präparationssequenzen auszeichnet – eine perfekte Ausstattung für die rationelle Schliffpräparation in der Metallographie: Erstklassige Schliffe – garantiert. FORCIPOL Schleif- und Poliermaschinen sind geeignet für Scheiben Ø 200 | 250 | 300 mm. Wählen Sie zu der Basiseinheit Typ 102 oder 202 eine Basissteuerung (Abbildung) oder eine Kombination aus Steuerung mit Probenbeweger FORCIMAT und optional einen Dosierspender.
Welche Basiseinheit 1 / 2 Scheiben?
Der Vorteil einer Schleifmaschine Poliermaschine mit zwei Scheiben liegt darin, dass zwischen einem Schleifbereich und einem Polierbereich unterschieden werden kann. Hierdurch wird verhindert, dass Verunreinigungen aus dem Probenschliff in den Polierbereich eingetragen werden. Sofern gewünscht können z. B. für den Probenbeweger 2 Probenaufnahmen (mit Schnellwechselsystem) geliefert werden – der Schleif- und Polierbereich werden mit getrennten Systemen betrieben und Schleifpartikel gelangen nicht mehr in die Polierstufen.
Was spricht für einen Probenbeweger?
Auch wenn der Probendurchsatz eine Rationalisierung nicht erfordert: Mit dem Probenbeweger FORCIMAT wird die Präzision der Schliffe besser als dies mit einer Handpräparation möglich ist: Planerer Schliff (Planparallelität der Einbettung bleibt erhalten), die Kantenschärfe der Schliffe und Proben-Beschichtungen wird verbessert.
Kostenbegrenzung
Sofern Sie das Investitionsvolumen begrenzen möchten (Gerät mit nur einer Scheibe) bietet sich ein Schnellwechselsystem für Verbrauchsmaterialien an. Sekundenschnell kann zwischen den Schleifmitteln und den Poliertüchern gewechselt werden (Poliertücher auf Schnellwechsel-Blechträgern verklebt). Als Schnellwechselsysteme stehen adhäsive Systeme (Kunststoffkontaktscheibe mit klebender Oberfläche) oder magnetische Systeme zur Verfügung.
Unsere Schleif- und Poliergeräte der Serie Forcipol

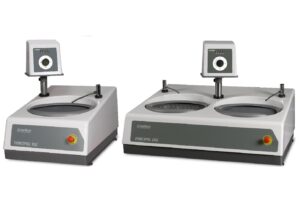

Forcipol 102
Forcipol 202
